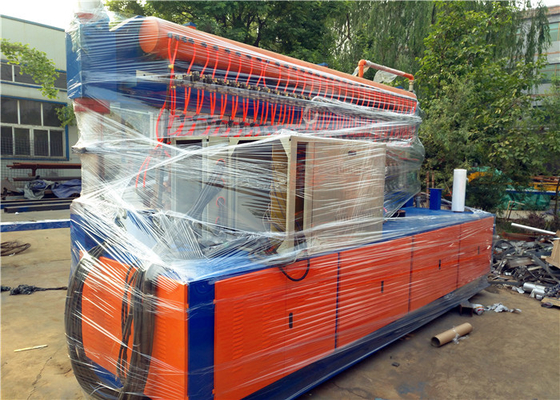

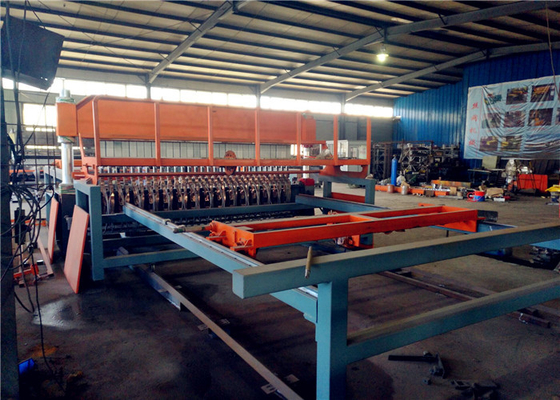

8.5T renforçant le contrôle pneumatique de Mesh Welding Machine 65times/Min 2500mm complètement automatique

Contrôle pneumatique soudé par barre d'acier concrète de machine de grillage complètement automatique

détails de machine :

avantage de machine :

Panasonic, Schneider, ABB, SMC, composants électriques d'Igus.
Interface d'écran tactile.
fils Pré-redressés et précoupés.
Contrôle de PLC de l'ajustement de l'espace de fil croisé et de l'ajustement actuel de soudure.
Moteur servo de Panasonic pour la traction de maille.
Électrodes de soudure pures, 30*30*30mm (3-8mm), 30*30*50mm (5-12mm).
Système de refroidissement : transformateur moulé de refroidissement par eau et abaisser la base d'électrode de soudure.
Le moteur et le réducteur de frein relient l'axe principal directement.
Système de charge initiale de fil.

avancement de travaux de machine :

1. Le système de contrôle automatique de PLC de Panasonic de système de contrôle, combiné avec l'écran tactile de Weinview, peut directement entrer et affichage des paramètres d'emploi de dispositif, intelligent et facile à utiliser.

2. Trémie de trame de fil : le moteur pas à pas conduit les fils de baisse de type disque de dispositif automatiquement, et la trémie a une grande capacité de stocker des fils maximum supérieurs à 1,5 tonnes. Quand il n'y a aucun fil dans la trémie, l'équipement cessera automatiquement de fonctionner.

3. Mécanisme d'alimentation de fil de diamètre : Le moteur servo de Mitsubishi est équipé du réducteur planétaire pour conduire le dispositif de alimentation de fil pneumatique de compression pour envoyer le fil de diamètre à la position de soudure. L'équipement est automatiquement soudé.

4. Maille tirant le mécanisme : Moteur servo de Mitsubishi soutenant la maille de fixage pneumatique d'entraînements planétaires de réducteur tirant le dispositif pour assurer la stabilité du système et de la taille standard du maillage de soudure. Le dessin de échange automatique de maille peut réaliser la production de la maille de rallongement de taille.

5. Des électrodes de soudure à refroidissement par eau et un nouveau type de transformateur spécial pour le maillage de soudure à refroidissement par eau avec de la résine époxyde sont adoptés, qui est plus petite dans la taille et plus haute dans la sécurité et la fiabilité que les transformateurs traditionnels.

6. Des appareils électriques de basse tension sont faits de Schneider, Tianzheng, Mingwei et d'autres marques bien connues pour assurer le fonctionnement efficace et stable de l'équipement.

7. La machine de soudure de renfort de maille cessera de fonctionner automatiquement s'il n'y a aucun fil croisé dans le dispositif de trémie.

8. Quand il y a défaut de fonctionnement sur la machine, le PLC l'alarme, qui est commode pour ajuster la machine.

9. L'ajustement de l'espace de fil croisé adopte le contrôle de micro-ordinateur de PLC, ensemble sur l'écran tactile.

10. La maille tirant le système dans le cycle est automatiquement calculée, aucun arrangement manuel du besoin. La maille tirant la voiture peut être de nouveau à l'origine automatiquement après avoir fini la traction.

11. La machine de soudure de renfort de maille est équipée des transformateurs 13PCS refroidis à l'eau. Chaque transformateur de soudure est 165KVA.
